整个模具行业你绝对没见过的螺旋出模结构,有趣也有难度

发布日期:2021-01-15 09:06浏览次数:

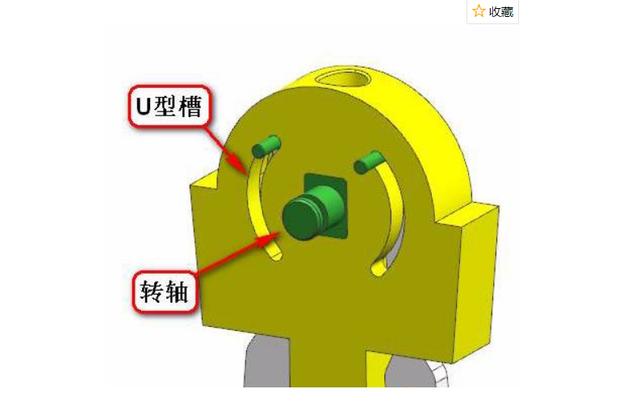

先在产品中间做一个直顶,直顶中间做一个转轴,是用来固定旋转镶件的,再以转轴为中心做一个U形槽,是用来控制旋转镶件的转动的

      安装旋转镶件时需要在插入带动旋转的销钉,然后两边的旋转镶件都装好之后需要插入定位销钉,把旋转镶件固定在轴上。

      顶出机构就稍微要复杂些,因为需要通过不同的顶出顺序来控制转动。顶出时,杆1先顶.杆2不动,那么顶到一定的距离后,旋转镶件的转动如图



      我们平时常用的那些模具机构有时候并不能帮我们解决所有的产品,有一些产品的模具结构是需要开发我们的立体想象空间去解决的,一个优秀杰出的模具设计师必定是脑洞大开,敢于用自己的思维去打破常规!
