3、关于可运用于不同角度行位的单一驱动方式的联想

1）行位驱动机构的典型样式

A. 斜导柱

B. T块与T槽

C. 弯销

D. 油缸

2）行位在模具结构中的比例

3）双导向：斜顶的经验借鉴

4）双节行位：关于可应用于不同角度行位的驱动方式的设想

驱动方向：开模方向

驱动方向：PL的水平方向

4、各种常用驱动方式的兼容

1）行位的动作控制

2）双节行位设想的缺陷

如斜顶一般，两节行位不可脱，否则无法复位！复位的条件有两个：

（1）复位角度

（2）结构间隙

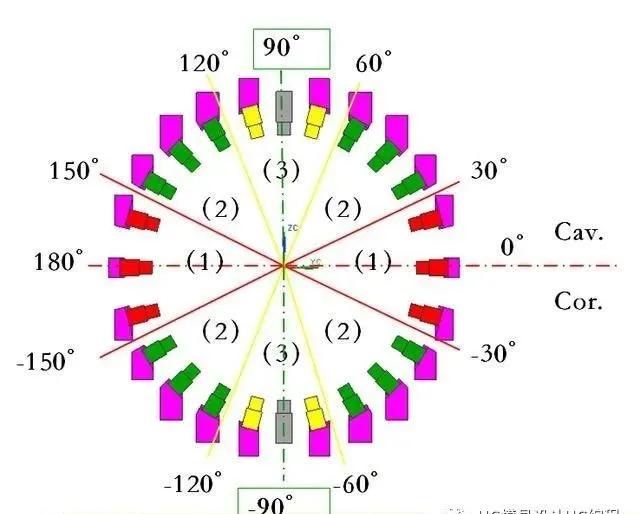

3）各个出模角度常用的驱动方式

第（1）区域：多是由A/B板控制，建议采用斜导柱的方式；如果由弹板控制，建议采用30 °以内的（T块+T槽）方式控制

第（2）区域：如果由面板（+流道板控制），建议采用30 °以内的（T块+T槽）方式控制；如果由弹板控制，可考虑双节行位

第（3）区域：如果由面板（+流道板控制），建议采用（拉勾+弹弓）的方式控制；如果由弹板控制，可考虑双节行位（可用简化形式）
