干货分享:叶轮模具结构设计解析

发布日期:2020-10-22 15:30浏览次数:

很多朋友在网上寻找有关旋转顶出的模具结构,今天就给大家分享一种旋转顶出的模具结构:叶轮模具

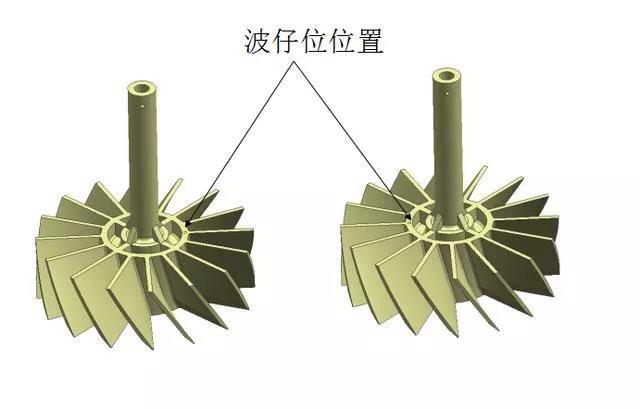

产品如下图所示,所有叶片边旋转边顶出才能出模。

产品在模具上的排位是1*2

叶轮模具结构设计解析

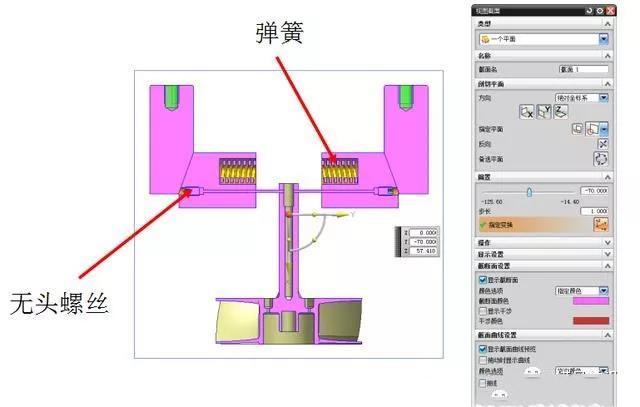

      2、产品有一处直径为1.509MM通孔,产品落差大,考虑出前模隧道行位结构,用无头螺丝固定行位镶针,弹簧辅助开模

叶轮模具结构设计解析

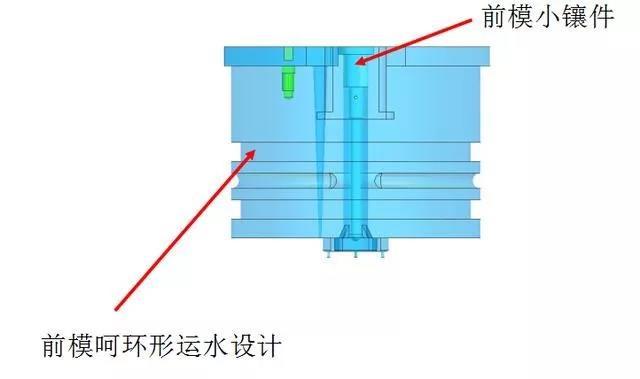

      3 前模镶呵:呵里面又出一个小镶件,呵上走环形运水

叶轮模具结构设计解析

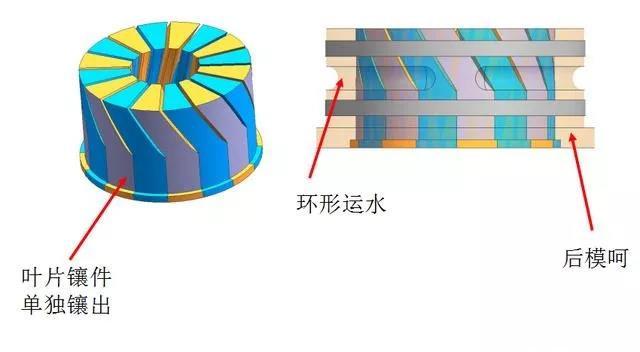

      4、后模镶呵:走环形运水,每片叶片做成镶件单独镶出来

叶轮模具结构设计解析

      5、运动原理:模具开模时由于尼龙胶塞的作用,A板跟水口板先开模,前模镶针抽出,模具开到一定程度,尼龙胶塞被强行拉开,这是AB板开模,产品留在后模。顶棍顶着顶针版向上运动,推力球轴承跟司筒一起作用,产品一边顶出,一边旋转达到出模效果。

叶轮模具结构设计解析
